一、用途

 本機供橡膠廠及科研單位進行拉力試驗前沖切標準橡膠試片用。對于類似材料，本機亦可沖切。

 二、主要技術參數

 1、沖切行程           25mm

2、工作臺尺寸         320mm×228mm

3、外形尺寸           520mm×450mm ×520mm

4、重量               約50Kg

三、結構簡述

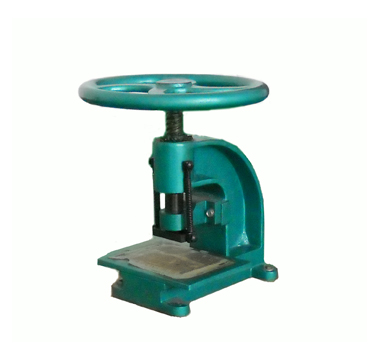

 沖片機主要由：手輪，三頭絲桿，機座，彈簧，軸，軸架，平臺。

機身螺孔中裝有三頭絲桿，絲桿的上端裝有手輪，作旋轉絲桿用其下端軸架中套有滑動的軸，上端利用彈簧拉緊，下端平臺上可換不同型號的切刀。當旋轉手輪時，三頭絲桿經滑動的軸帶動切刀，可作往復運動，以達到?jīng)_切試片之目的。

 四、使用方法

 （1）在機座平臺上放一簿紙板；

（2）將試樣坯放置于紙板平面上；

（3）將切刀放在工作臺上的試樣上，使切刀刃平面與機座平臺平行；

（4）旋動手輪壓下裁刀即可沖切成標準試樣。

    本單位生產有按照GB/T528-92《硫化橡膠和熱塑性橡膠拉伸性能的測定》中有關規定的1、2、3、4型標準裁刀。

 五、注意事項及保養

 1、沖切裁刀刃平面應與工作臺平面平行，沖切時裁刀刃面不應與工作臺平面接觸，以免損傷裁刀刀刃。

 2、沖切裁刀經使用后，應涂上防銹油，以防銹蝕。

 3、定期給絲桿部分加注潤滑油。

 4、使用后應用防塵套遮蓋，以防油污灰塵浸入。
