一、XJ8208C碗扣式鋼管腳手架扣件試驗機主要用途：
本機主要用于鋼管扣件的力學性能檢測，包括直角扣件和旋轉扣件的抗滑移、抗破壞試驗；直角扣件的旋轉剛度試驗；對接扣件的抗拉試驗；底座的抗壓試驗以及碗扣式鋼管腳手架扣件的上碗扣強度試驗、下碗扣焊接強度試驗、橫桿接頭強度試驗、橫桿接頭焊接強度試驗、可調支座抗壓強度試驗。該設備廣泛應用于鋼管扣件的生產企業、質檢單位、大專院校、科研院所、仲裁單位等。
二、XJ8208C碗扣式鋼管腳手架扣件試驗機使用標準：
GB15831-2006《鋼管腳手架扣件力學性能試驗方法》
GB/T24911-2010《碗扣式鋼管腳手架結構力學性能試驗方法》
三、檢測參數要求
|
檢測參數 |
扣件形式 |
參數要求 |
|
GB15831-2006《鋼管腳手架扣件力學性能試驗方法》 |
||
|
抗滑試驗 |
直角扣件 |
P=7KN時，Δ1 ≤7㎜；P=10KN時，Δ2≤0.5㎜ |
|
|
旋轉扣件 |
P=7KN時，Δ1 ≤7㎜；P=10KN時，Δ2≤0.5㎜ |
|
抗破壞試驗 |
直角扣件 |
P=25KN時，扣件各部位不應破壞 |
|
|
旋轉扣件 |
P=17KN時，扣件各部位不應破壞 |
|
扭轉剛度試驗 |
直角扣件 |
扭力矩為900N •m，f≤70㎜ |
|
抗拉試驗 |
對接扣件 |
P=4KN時，Δ≤2㎜ |
|
抗壓試驗 |
底座扣件 |
P=50KN時，扣件各部位不應破壞 |
|
GB/T24911-2010《碗扣式鋼管腳手架結構力學性能試驗方法》 |
||
|
上碗扣抗拉強度試驗 |
上碗扣 |
試驗力P由0KN加至15KN后完全卸載，再由0KN加至30KN，此加荷保持2min，各部分無損壞 |
|
下碗扣焊接強度試驗 |
下碗扣 |
試驗力P由0KN加至30KN后完全卸載，再由0KN加至60KN，此加荷保持2min，各部分無損壞 |
|
橫桿接頭強度試驗 |
橫桿接頭 |
試驗力P由0KN加至25KN后完全卸載，再由0KN加至50KN，此加荷保持2min，各部分無損壞 |
|
橫桿接頭焊接強度試驗 |
橫桿接頭焊接 |
試驗力P由0KN加至10KN后完全卸載，再由0KN加至25KN，此加荷保持2min，各部分無損壞 |
|
可調支座抗壓強度試驗 |
可調支座 |
試驗力P由0KN加至50KN后完全卸載，再由0KN加至100KN，此加荷保持2min，各部分無損壞 |
四、XJ8208C碗扣式鋼管腳手架扣件試驗機結構介紹

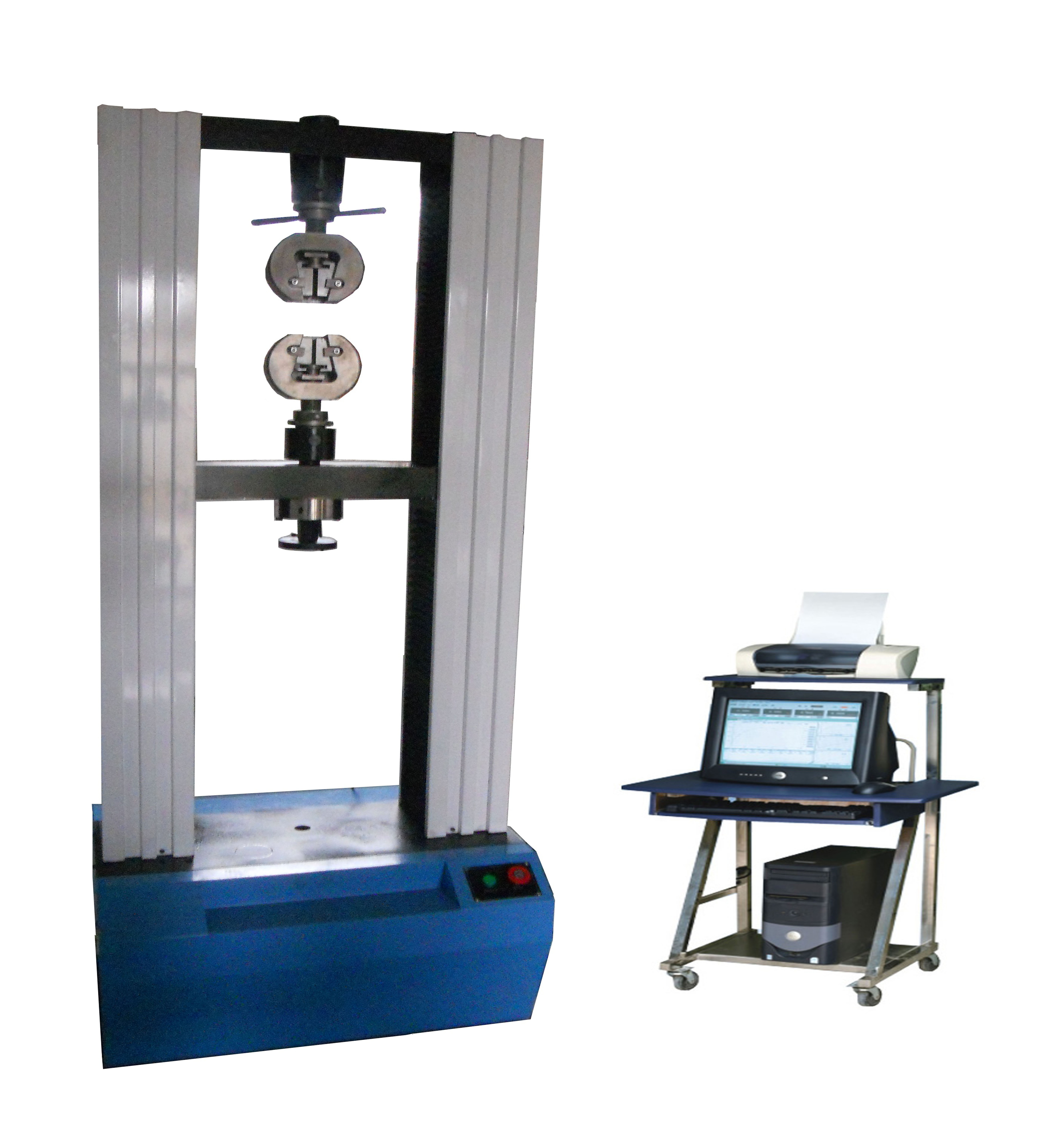

本機由主機、計算機控制系統及附具組成，具體見外觀示意圖。
1.主機部分
主機采用雙臂式結構，外殼為鋁合金材料。電機及伺服系統位于主機下部，可完成拉伸、壓縮、彎曲等各類試驗。電機通過皮帶輪減速系統帶動精密絲杠副旋轉，從而驅動中橫梁上下移動，對試樣進行加載。試驗速度的大小可由安裝在主機下面的電機伺服系統控制完成。
2.電氣部分
電氣部分由伺服系統及顯示測量系統組成，本機采用伺服電機及伺服系統，通過調速系統控制伺服電機的正、反轉和速度的精度。負荷測量系統由一只高精度的負荷傳感器、測量放大器、A/D轉換器、穩壓電源等組成。位移測量系統由光電編碼器、脈寬整形電路、倍頻電路、計數電路組成�？刂破髦苯硬逶谟嬎銠C插槽內。所有的控制參數及測量結果均可以在屏幕上實時顯示。
3.限位開關
安裝在主機正面，作為安全措施，可防止中橫梁移動時發生碰撞而引起過載情況的出現： 撞壞傳感器、甚至撞彎橫梁。
4.數據處理
PC機系統經由控制器采集的數據一方面進行屏幕顯示，另一方面也在后臺實時保存在計算機內存中。試驗完成后，用戶進行數據處理后，處理結果可以打印記錄，也可以Access文件的形式實時保存在硬盤中，便于以后對數據進行再分析和網絡操作。
五、XJ8208C碗扣式鋼管腳手架扣件試驗機主要技術指標：
|
序號 |
項目名稱 |
碗扣式鋼管腳手架扣件試驗機 |
鋼管腳手架扣件試驗機 |
|
|
1 |
設備型號 |
XJ8208C |
XJ8208C |
|
|
2 |
試驗機精度等級 |
1級 |
1級 |
|
|
3 |
最大試驗力（雙傳感器） |
200KN/2KN |
200KN/2KN |
|
|
4 |
試驗力測量范圍 |
2KN-200KN/20N-2KN |
2KN-200KN/20N-2KN |
|
|
5 |
試驗力示值相對誤差 |
優于示值的±1% |
優于示值的±1% |
|
|
6 |
試驗力分辨率 |
最大試驗力的1/±500000 |
最大試驗力的1/±500000 |
|
|
7 |
試臺安全裝置 |
電子限位保護 |
電子限位保護 |
|
|
8 |
變形測量范圍 |
1%-100%FS |
1%-100%FS |
|
|
9 |
變形示值相對誤差 |
優于示值的±1% |
優于示值的±1% |
|
|
10 |
變形分辨率 |
最大變形量的1/±500000 |
最大變形量的1/±500000 |
|
|
11 |
位移示值相對誤差 |
優于示值的±1% |
優于示值的±1% |
|
|
12 |
位移最小讀數 |
0.01㎜ |
0.01㎜ |
|
|
13 |
力控速率調節范圍 |
0.2%～100%FS |
0.2%～100%FS |
|
|
14 |
力控速率相對誤差 |
設定值的±1%以內 |
設定值的±1%以內 |
|
|
15 |
變形速率調節范圍 |
0.2%～100%FS |
0.2%～100%FS |
|
|
16 |
變形控制速率相對誤差 |
速率 < 0.05%FS時，為設定值的±2%以內； 速率≥0.05%FS時，為設定值的±0.5%以內 |
||
|
17 |
橫梁速度調節范圍 |
0.01—500mm/min；（區間內速度可任意設定） |
||
|
18 |
橫梁速度相對誤差 |
速率 < 0.01mm/min時，設定值的±1.0%以內； 速率≥0.01mm/min時，設定值的±0.2%以內 |
||
|
19 |
恒試驗力力控制范圍 |
0.5%－－100%FS |
0.5%－－100%FS |
|
|
20 |
恒變形控制范圍 |
0.5%－－100%FS |
0.5%－－100%FS |
|
|
21 |
恒位移控制范圍 |
0.5%－－100%FS |
0.5%－－100%FS |
|
|
22 |
恒試驗力力控制精度 |
設定值<10%FS時，為設定值的±1%以內； 設定值≥10%FS時，為設定值的±0.1%以內 |
||
|
23 |
恒變形控制精度 |
|||
|
24 |
恒位移控制精度 |
|||
|
25 |
有效拉伸空間 |
＞600㎜（支持定制） |
＞600㎜（支持定制） |
|
|
26 |
有效壓縮空間 |
＞600㎜（支持定制） |
＞600㎜（支持定制） |
|
|
27 |
橫梁移動空間 |
＞1000㎜（支持定制） |
＞1000㎜（支持定制） |
|
|
28 |
有效試驗寬度 |
420㎜（支持定制） |
420㎜（支持定制） |
|
|
29 |
直角扣件抗滑移系數測量裝置 |
1、Δ1使用高精度光電編碼器 2、Δ2使用電子采集器 |
1、Δ1使用高精度光電編碼器 2、Δ2使用電子采集器 |
|
|
30 |
直角扣件扭轉剛度 |
1、力值測量使用2KN傳感器 2、位移測量使用電子采集器 |
1、力值測量使用2KN傳感器 2、位移測量使用電子采集器 |
|
|
31 |
旋轉扣件抗滑移系數測量裝置 |
1、Δ1使用高精度光電編碼器 2、Δ2使用電子采集器 |
1、Δ1使用高精度光電編碼器 2、Δ2使用電子采集器 |
|
|
32 |
保護裝置（自動停機） |
過載,過壓，過流，限位保護 |
過載,過壓，過流，限位保護 |
|
|
33 |
主機外形尺寸 |
約790*500*2150mm |
約790*500*2150mm |
|
|
34 |
電源 |
220V±10% 50HZ，2kW |
220V±10% 50HZ，2kW |
|
|
35 |
主機重量 |
約800KG |
約700KG |
|
|
36 |
適合國標 |
GB/T15831-2006鋼管腳手架扣件 GB/T24911-2010碗扣式腳手架構件 |
GB/T15831-2006鋼管腳手架扣件 |
|
|
37 |
能夠完成的試驗項目 |
鋼管腳手架扣件 1、對接扣件抗拉強度試驗 2、直角扣件抗滑移試驗 3、直角扣件抗破壞試驗 4、直角扣件扭轉剛度試驗 5、旋轉扣件抗滑移試驗 6、旋轉扣件抗破壞試驗 7、底座抗壓試驗 碗扣式鋼管腳手架構件 1、上碗扣抗拉強度試驗 2、下碗扣焊接強度試驗 3、橫桿接頭強度試驗 4、橫桿接頭焊接強度試驗 5、可調支座抗壓強度試驗 |
鋼管腳手架扣件 8、對接扣件抗拉強度試驗 9、直角扣件抗滑移試驗 10、直角扣件抗破壞試驗 11、直角扣件扭轉剛度試驗 12、旋轉扣件抗滑移試驗 13、旋轉扣件抗破壞試驗 14、底座抗壓試驗
|
|
|
38 |
可選試驗項目 |
1、安全網力學輔具 2、安全帶力學輔具 3、腳手架扣件用鋼管抗拉輔具 4、腳手架扣件用鋼管壓扁輔具 5、其他拉伸、壓縮、彎曲、剪切輔具 |
1、安全網力學輔具 2、安全帶力學輔具 3、腳手架扣件用鋼管抗拉輔具 4、腳手架扣件用鋼管壓扁輔具 5、其他拉伸、壓縮、彎曲、剪切輔具 |
|
|
39 |
試驗標準選配 |
1、內置數百種GB、行業標準、國際標準 2、可按試驗要求添加新試驗方法 |
1、內置數百種GB、行業標準、國際標準 2、可按試驗要求添加新試驗方法 |
|
|
40 |
試驗條件 |
1、環境溫度:10度～35度,相對濕度≤80%； 2、周圍無腐蝕性介質，無強磁場，無振動； 3、電源電壓波動不應超過額定電壓的10%，有可靠接地。 |
||
六、XJ8208C碗扣式鋼管腳手架扣件試驗機儀器特點
6.1該機完全按照國家標準GB/T16491—1996《電子萬能試驗機》、GB2611—92《試驗機通用技術要求》、JJF1103-2003《萬能試驗機計算機數據采集系統評定》、GB/T16825—1997《拉力試驗機檢驗》制造。完全符合GB/T228-2010《金屬材料室溫拉伸試驗方法》、GB/T7314-2005《金屬材料室溫壓縮試驗方法》、GB/T14452-1993《金屬材料彎曲力學性能試驗方法》、GB/T15831-2006《鋼管腳手架扣件》、GB 24911-2010《碗扣式鋼管腳手架構件》等標準，同時可根據GB、ISO、JIS、ASTM、DIN及用戶提供多種標準進行試驗和數據處理。
6.2、全中文的Windows平臺下的試驗軟件，具有很強的數據和圖形處理功能，可即時打印出完整的試驗報告和試驗曲線。試驗力、位移、變形和試驗曲線隨試驗過程動態顯示，同時具備試驗條件、試驗結果的計算機存儲和文件操作功能。試驗過程控制、橫梁移動速度的改變、參數輸入等操作可全部用鼠標器完成，極大地方便了使用。
6.3、實現了試驗力、變形、位移的多種控制，具有試驗過程控制模式智能設置專家系統，用戶可以根據自己的需要設置試驗過程、以及試驗過程中各階段的控制模式，PC機控制系統即自動建立相應的控制算法，按照用戶設置的模式自動控制試驗過程。
6.4、自動停機：試樣斷裂后，移動橫梁自動停止或者試驗結束后自動返回初始位置，方便客戶繼續做實驗。（“自動返回”功能客戶可任意設定）
6.5、自動換檔（當選擇分檔測量時）：根據負荷大小自動切換到適當?shù)牧砍�，以確保測量數據的準確性；
6.6、條件存盤：試驗控制數據和試樣條件可制成模塊，方便了批量試驗的進行；
6.7、自動變速：試驗過程中移動橫梁的速度可按預先設定的程序自動變化，也可手動變化；
6.8、自動保存：試驗結束，試驗數據和曲線自動保存；
6.9、批量試驗：對相同參數的試樣，一次設定后可順次完成；
6.10、曲線編輯：試驗完成后，可對曲線進行再分析，用鼠標可找到曲線上任一點所對應的試驗數據；
6.11、曲線選擇：可根據需要選擇應力-應變、力-位移、力-時間、位移-時間等曲線進行顯示和打�。�
6.12、試驗報告：可按用戶要求的格式編制報告并打��；
6.13、自動和人工兩種模式求取試驗結果，自動形成報表，使數據分析過程簡便。
6.14、保護功能: 該機具有超載和機械限位兩種保護方式,即超過最大負荷的3%自動停機；在上升或下降時碰到機械限位自動停機。
6.15、無污染、噪音低，效率高。
