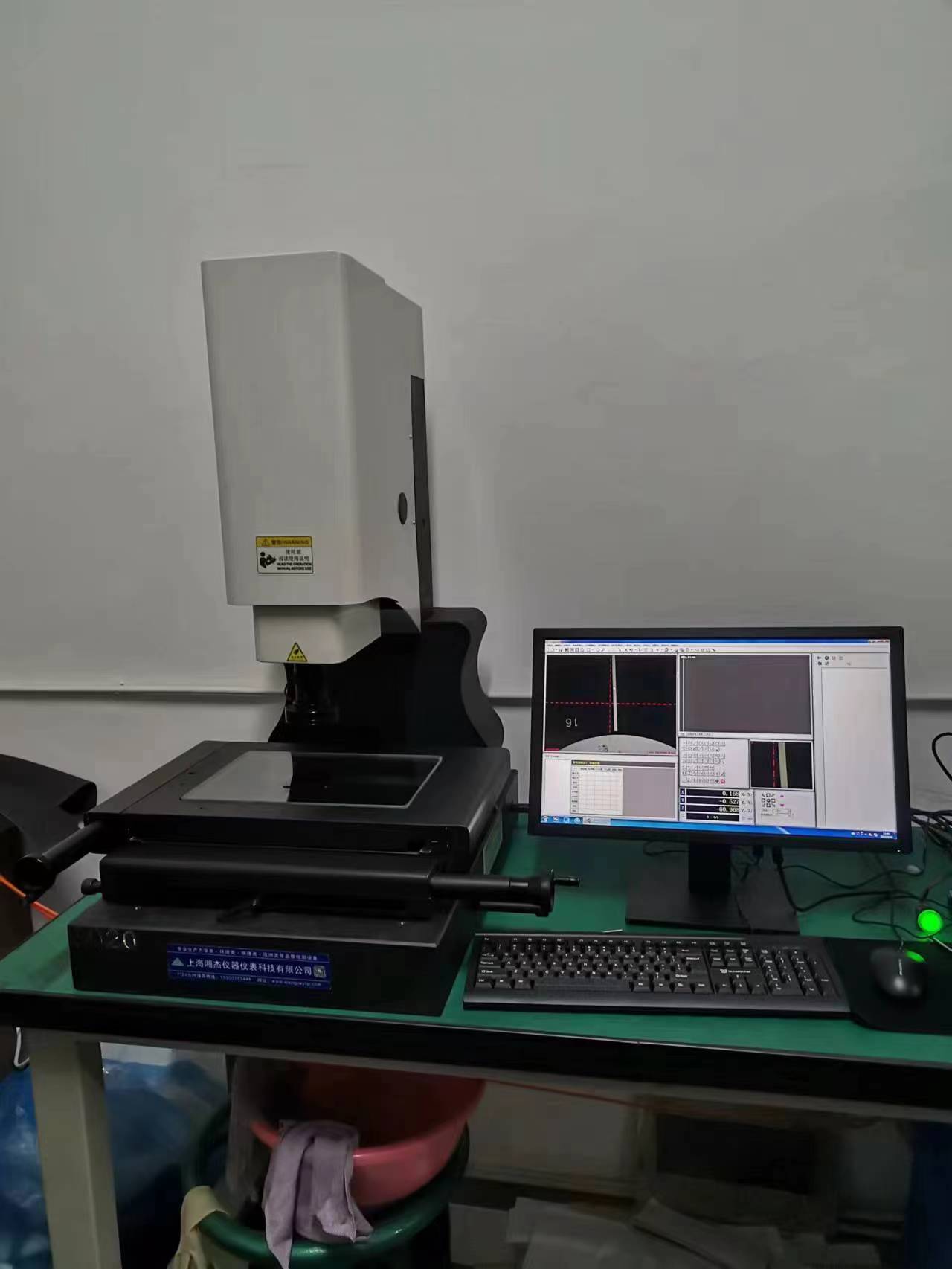

XJ-3020半自動影像測量?jī)x能高效地檢測各種復雜工件的輪廓和表面形狀如：樣板、沖壓件、凸輪、螺紡、齒輪、成形銑刀等各種工具、刀具和零件、以及端子、鐘表、金鋼石等。影像測量?jī)x廣泛應用于機械、模具、儀表、電子、輕工等行業，是計量室和生產車間不可缺少的一種計量檢定設備。

XJ-3020半自動影像測量?jī)x測量精度：（3+L/200）μm

XJ-3020半自動影像測量?jī)x X，Y坐標解析度：1μm

數據處理系統：多功能數據處理系統，全中文顯示可做多點采樣，坐標旋轉，點、線、距離，角度檢測RS-232數據輸出，可直接導入CAD。
XJ-3020半自動影像測量?jī)x主要參數“
型號 ：XJ-3020

實際測量尺寸：300*200*180(mm)

測量精度：（3+L/200）μm

外形尺寸：660*560*960

整機重量：180kg

機械本體 底座，立柱：濟南花崗巖精度00級，平面度3μm,物理穩定

導軌：FY- V型高平衡滾子交叉導軌

光柵尺： 新天精密閉合式光柵尺,分辨率1微米

Z軸驅動方式：  手動對焦

光學系統 CCD 日本索尼芯片彩色工業數字?jǐn)z像機

鏡頭 可連續變倍高清鏡頭，光學放大倍率0.7×-4.5×

表面光 美國進口燈珠L(zhǎng)ED環形冷光源，光源穩定，壽命高

輪廓光 美國進口燈珠L(zhǎng)ED圓形冷光源，光源穩定，壽命高

軸承配件 日本NSK高速軸承 日本NSK高速軸承

限位開關件 日本歐姆龍點限位開關 日本歐姆龍點限位開關

聯軸器 日本米思米聯軸器 日本米思米聯軸器

軟件系統 多語言zonson智能自動測量系統

0. 1微米分辨率三軸DC300解析系統

高清晰SDK2000視頻采集系統

附件

保養手冊

出廠檢驗報告

1微米分辨率校準片

各適用連接線
